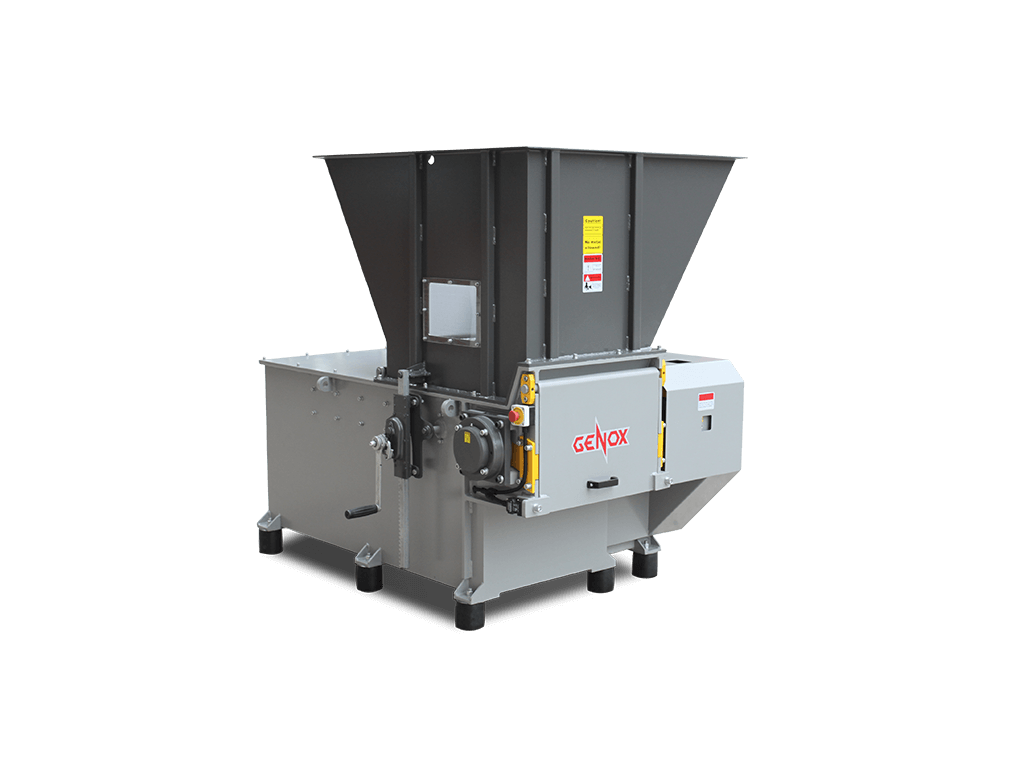

V 系列 - 单轴撕碎机

V 系列

应用范围:

  • 塑料 – 注塑、挤出、吹膜等通用塑料、机头块料等
  • 木材 – 木托板、圆木、木材边角料等
  • 纸 – 文件用纸、包装纸、硬纸板等
  • 电缆 – 铜芯、铝芯电缆及复合材料电缆
  • 铝 – 易拉罐、铝屑等
  • 化纤 – 地毯、劳保服等
  • 海绵 – 工业废品等
  • 复合材料 – 玻璃纤维制品、汽车挡风玻璃、密封胶条等
  • 安全销毁品 – 仿制品(赝品)、不合格产品,过期物品等
+ 加入询问函

设备简介

V系列单轴撕碎机是具有广泛应用范围的中低速、大扭距粉碎设备。经过粉碎后的物料可作为原料销售,或通过其它设备加工生产其它产品。根据破碎物料类型,该系列单轴撕碎机生产能力大约在300公斤/小时至5000公斤/小时之间。

产品视频

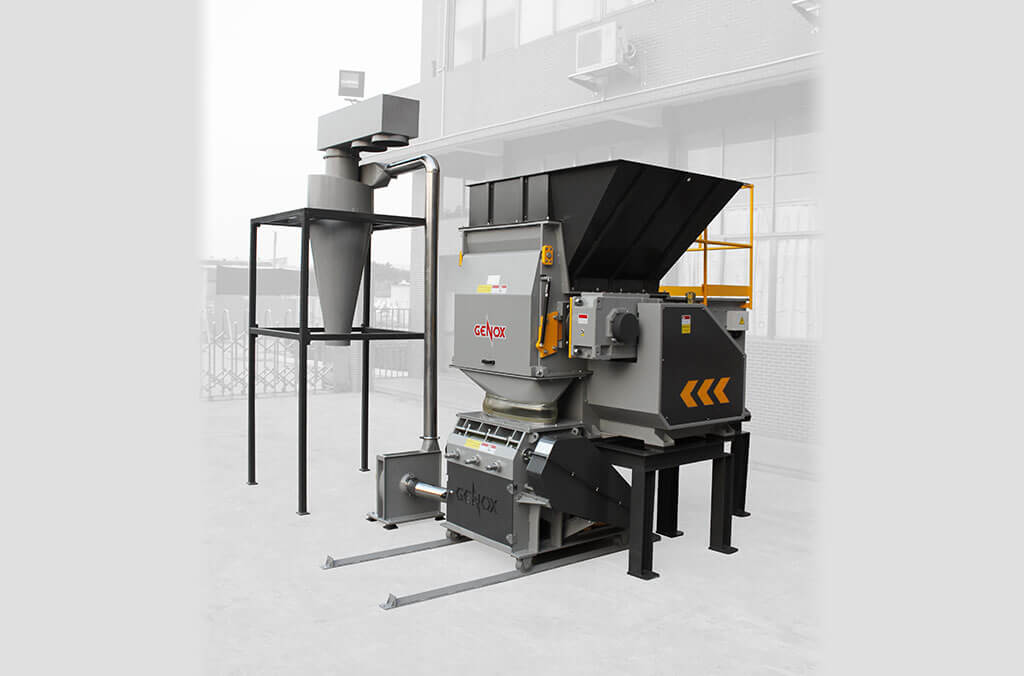

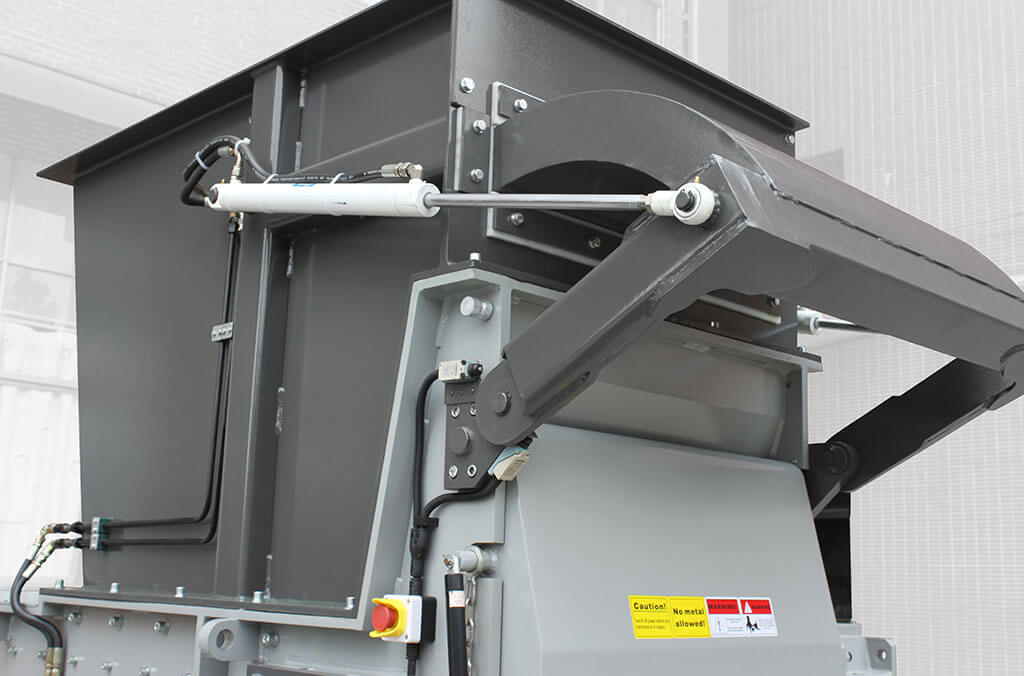

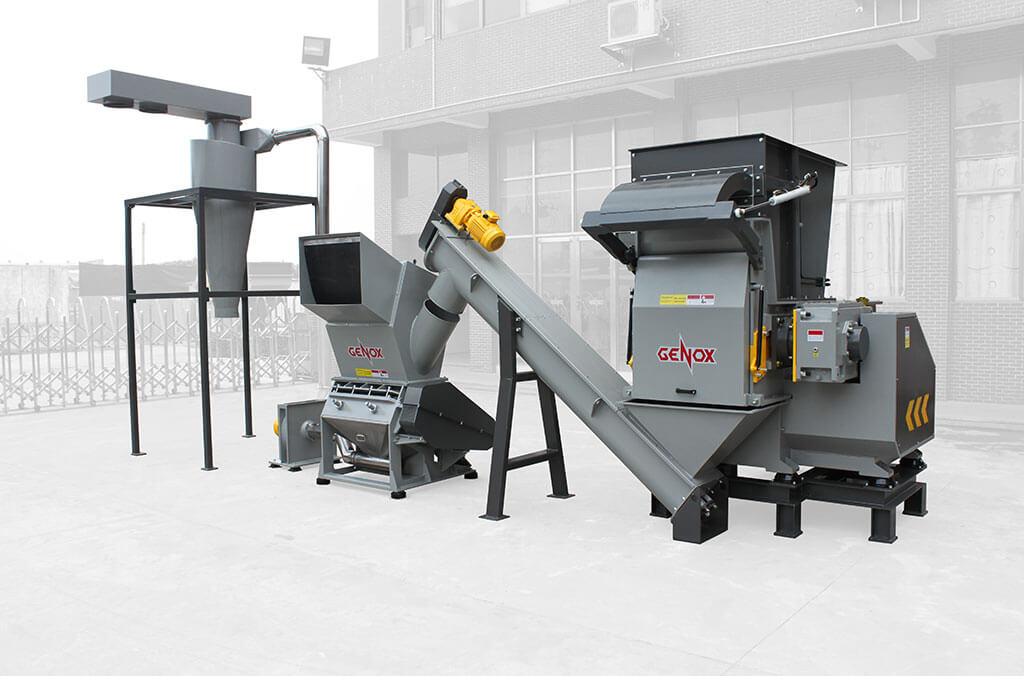

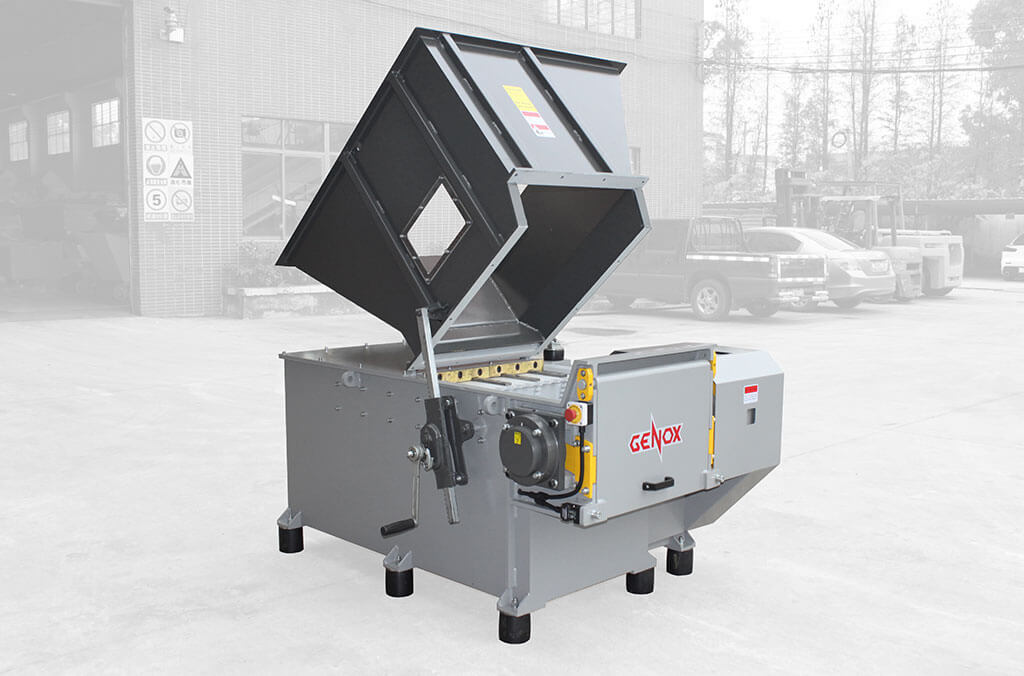

案例及细节图

技术特点

  • 具有高效撕碎能力,提供大剪切力,确保较高破碎产量
  • 减速机带橡胶减振保护传动部件

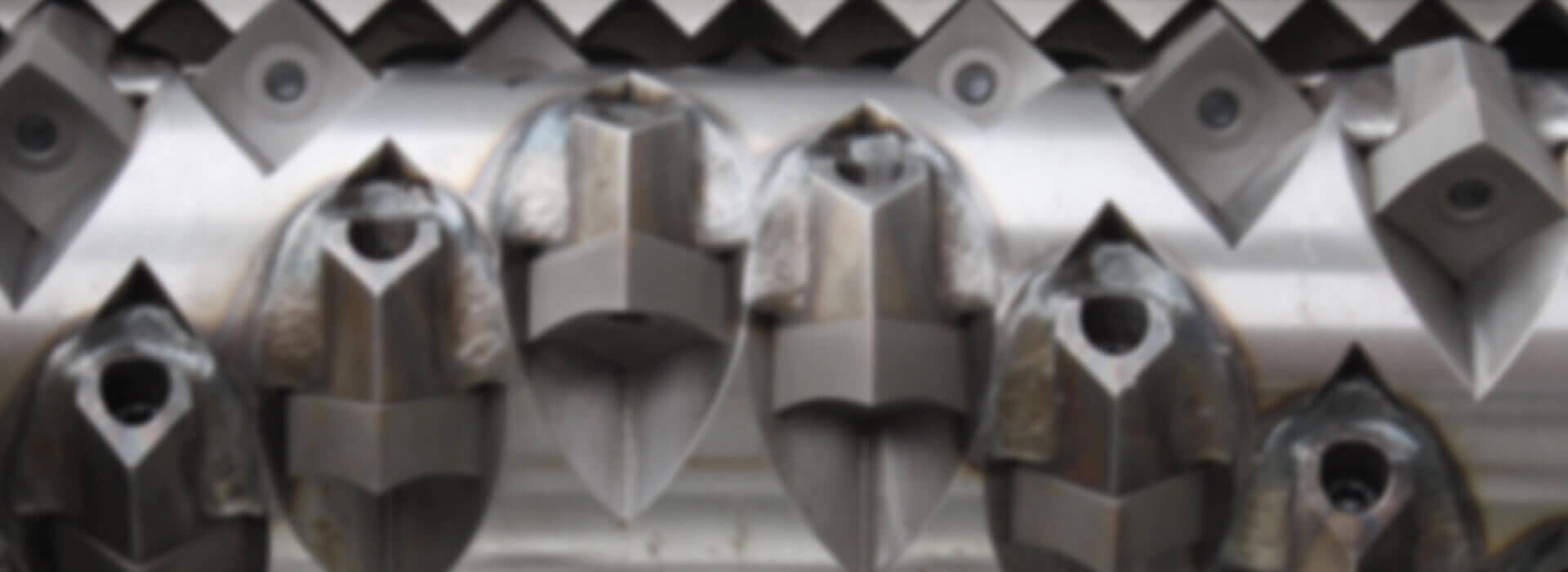

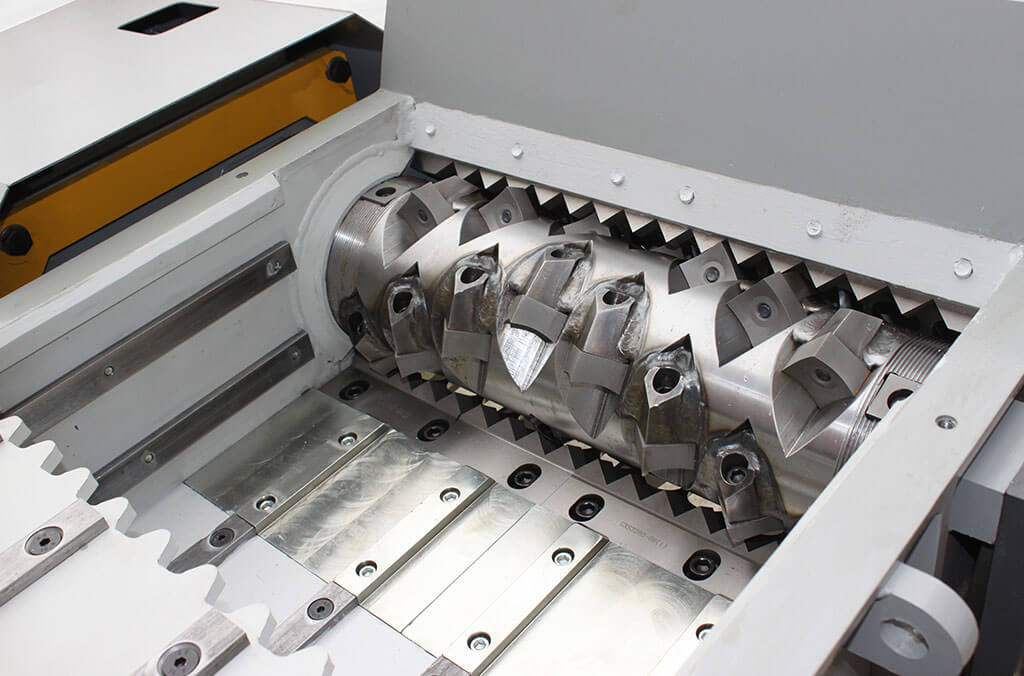

  • 动刀可更换角度多次使用
  • 定刀可调节,保持与动刀的间隙

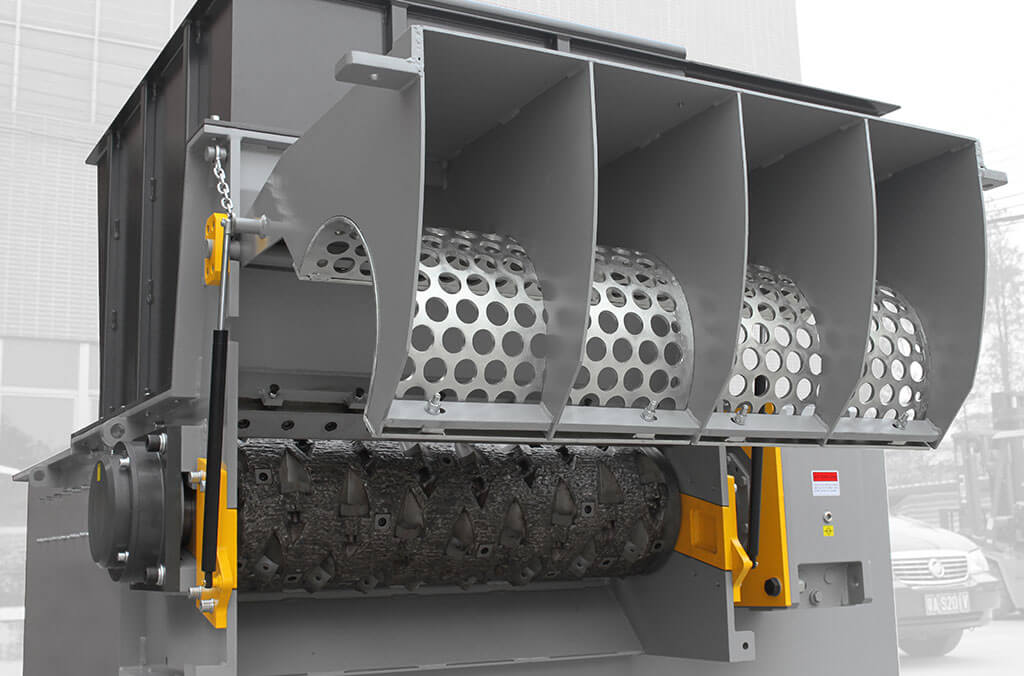

  • 筛网更换方便
  • 推料箱导向条和导向块可更换及调节,保持平稳推料,确保破碎仓密封
  • 双速液压系统,配备风冷装置
  • 独立控制电箱,西门子PLC控制
  • 整机系统符合CE安全标准

规格表

  • V400
    型号 V400
    外形尺寸(长x宽 x高)(mm) 1400 × 960 × 1720
    入料斗尺寸(长x 宽)(mm) 1000 × 830
    出料高度(mm) 240
    回转直径(mm) Φ165
    转子长度(mm) 400
    主轴转速(RPM) 92
    推料行程(mm) 350
    筛网孔直径(mm) Φ40
    动刀数量 13+2
    定刀数量 2+2
    功率(kw) 7.5
    液压站功率(kw) 0.75
    设备重量(kg) 约750
  • V500~V600
    型号 V500 V600
    外形尺寸(长x宽 x高)(mm) 1820 × 1200 × 1730 1820 × 1300 × 1730
    入料斗尺寸(长x 宽)(mm) 1200 × 990 1200 × 1090
    出料高度(mm) 485 485
    回转直径(mm) Φ220 Φ220
    转子长度(mm) 500 600
    主轴转速(RPM) 80 80
    推料行程(mm) 500 500
    筛网孔直径(mm) Φ40 Φ40
    动刀数量 19+4 23+4
    定刀数量 4 4
    功率(kw) 15 18
    液压站功率(kw) 2.25 2.25
    设备重量(kg) 约1500 约1750
  • V800~V1500
    型号 V800 V1000 V1200 V1500
    外形尺寸(长x宽 x高)(mm) 2800 × 1800 × 2080 2800 × 2000 × 2080 2800 × 2500 × 2130 2800 × 2750 × 2130
    入料斗尺寸(长x 宽)(mm) 1500 × 1430 1700 × 1430 1900 × 1430 2100 × 1430
    出料高度(mm) 565 565 565 565
    回转直径(mm) Φ400 Φ400 Φ400 Φ400
    转子长度(mm) 800 1000 1200 1400
    主轴转速(RPM) 80 80 80 80
    推料行程(mm) 815 815 815 815
    筛网孔直径(mm) Φ40 Φ40 Φ40 Φ40
    动刀数量 35+4 45+4 55+4 78+4
    定刀数量 2+2 2+2 3+3 3+3
    功率(kw) 37 45 55 75
    液压站功率(kw) 3.75 3.75 5.5 5.5
    设备重量(kg) 约4200 约4500 约5300 约7300
