X 系列 - 双轴撕碎机

X 系列

应用范围:

  • 轮胎 – 轿车轮胎、卡车轮胎及O.T.R.轮胎
  • 金属 – 汽车外壳、 冷轧板边角料、铁桶等
  • 电子电器 – 废旧家电产品
  • 木材 – 木托板、建筑木材
  • 铝材 – 铸件、型材等
  • 垃圾 – 生活垃圾、商业垃圾、造纸工业废料等
+ 加入询问函

设备简介

X系列双轴撕碎机是为破碎大型坚硬物料而设计的超大扭距剪切设备。该双轴撕碎机设备广泛运用于破碎含有异物的成捆物料或者高强度物料。箱体的模块化设计大大降低了设备主要部件维护的成本,并节省维护时间,使其在大型剪切设备中具有很大优势。

产品视频

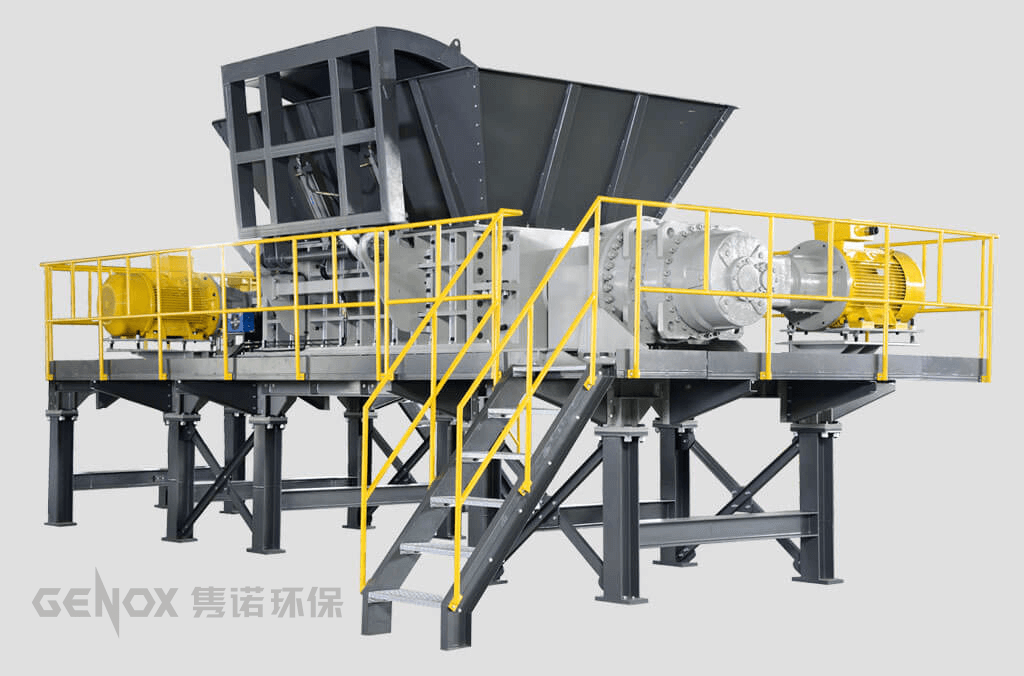

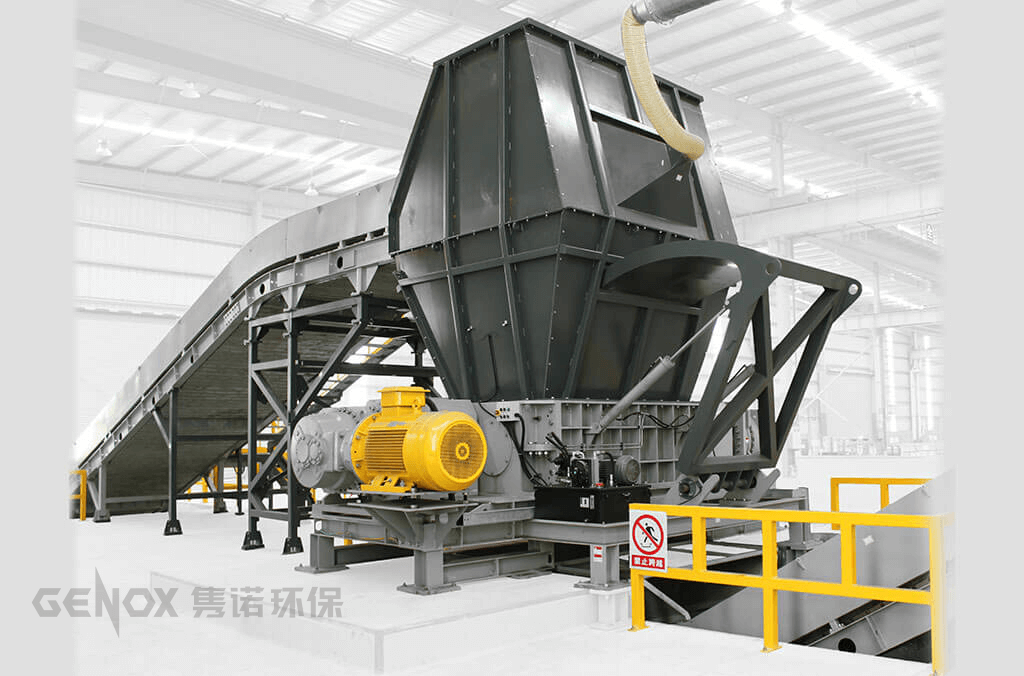

案例及细节图

技术特点

  • 低速,大扭距剪切
  • 低粉尘,低噪音
  • 耐磨设计,维护频率低
  • 减速机配备减振装置保护传动部件

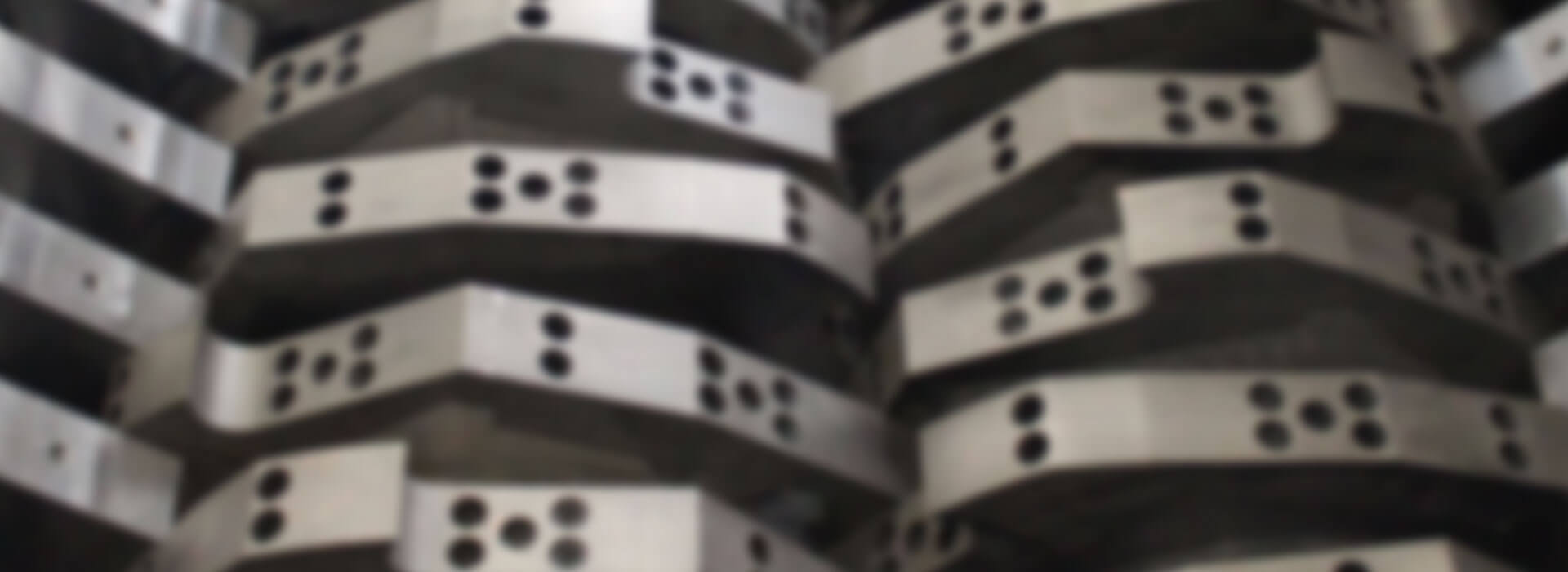

  • 刀具由高强度合金热处理制成,适合剪切各种高强度物料

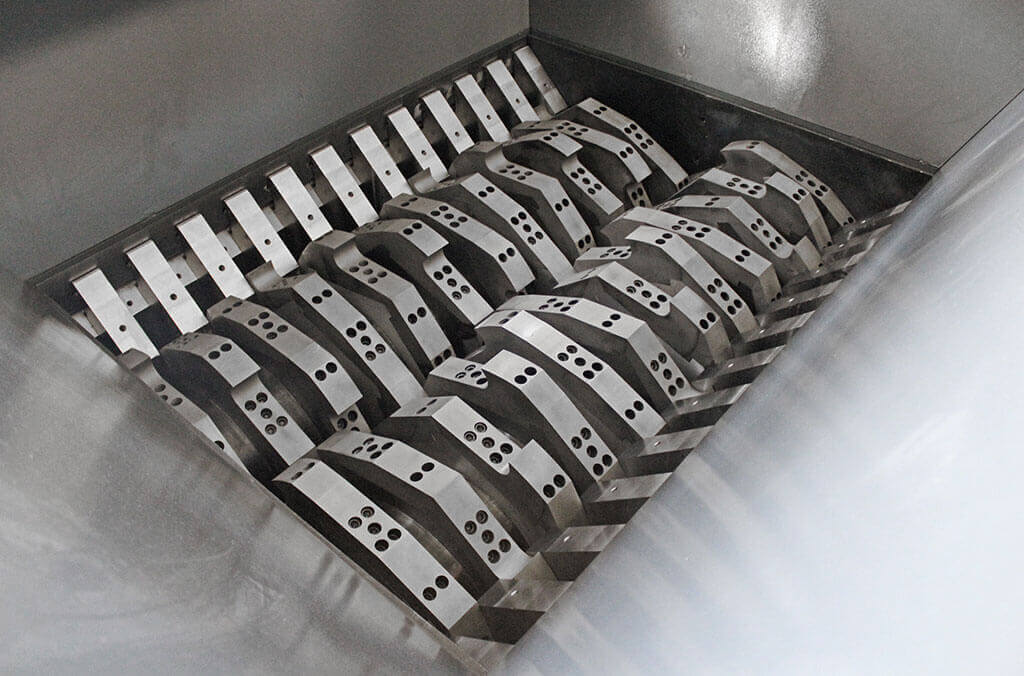

  • 箱体两侧安装弧形隔板清料,保证出料顺畅,提高产量
  • 箱体模块化设计,配备独立侧板及轴承座,方便维护
  • 先进的密封系统防止物料从箱体漏出,保证轴承使用寿命
  • 独立控制电箱,西门子PLC
  • 整机系统符合CE安全标准

规格表

  • X1000~X2500
    机型   X1000 X1300 X1600 X1500 X1800 X2200 X2500
    功率(kw)   30+30 30+30 30+30 55+55 55+55 55+55 55+55
    37+37 37+37 37+37 75+75 75+75 75+75 75+75
    45+45 45+45 45+45 90+90 90+90 90+90 90+90
    55+55 55+55 55+55 110+110 110+110 110+110 110+110
    回转直径(Φmm)   515 515 515 750 750 750 750
    破碎宽度(mm)   1000 1300 1600 1500 1800 2200 2500
    转速(rpm)   4.2-12 4.2-12 4.2-12 4.2-12 4.2-12 4.2-12 4.2-12
    4.2-12 4.2-12 4.2-12 4.2-12 4.2-12 4.2-12 4.2-12
    5.4-12 5.4-12 5.4-12 5.4-12 5.4-12 5.4-12 5.4-12
    6-12 6-12 6-12 6-12 6-12 6-12 6-12
    中心距(mm)   400 400 400 610 610 610 610
    动刀数量 15厚 / / / / / / /
    20厚 / / / / / / /
    40厚 25 32 40 37 45 / /
    50厚 20 26 32 30 36 44 50
    75厚 13 17 21 20 24 29 33
    100厚 / / / 15 18 22 25
    刀体爪数 标准型刀辊 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6
    K型刀辊 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6 1/2/3/6
    D型刀辊 8 8 8 12 12 12 12
    机器外形尺寸 L 4592 4892 5150 6340 6993 7110 7986
    W 2210 2210 2270 2610 3045 3342 3284
    H 2600 2600 2600 4000 4000 4000 3760
    A 1765 2065 2365 2705 3005 3405 3560
    B 1620 1620 1620 2445 2445 2445 2466
    C 973 973 973 1545 1545 1545 1380
    D 948 948 948 1550 1550 1550 1650
    E 1590 1890 2190 1850 2148 3125 2820
    总机重量   8600 10300 11400 27700 32450 38600 46320
