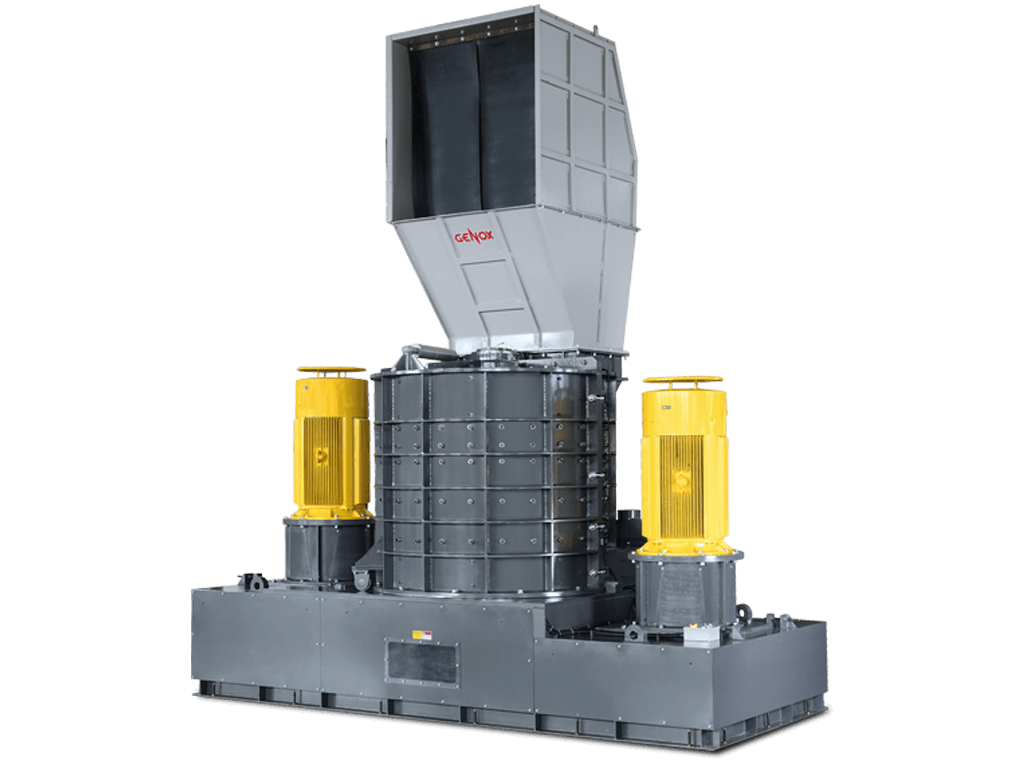

Z 系列 - 立式撕碎机

Z 系列

应用范围:

  • 超高强度焊接箱体
  • CNC整体加工立式对开箱体,方便设备维护
  • 高韧性耐磨钢铸件锤头、滚刀和箱体衬板,可更换,使用寿命长
  • 高使用系数轴承,减少因使用不当而造成轴承损坏的几率
  • 出料尺寸可调节
  • 标配液力偶合器保护传动部件
  • 独立控制电箱,西门子PLC
  • 整机系统符合CE安全标准
+ 加入询问函

设备简介

Z系列立式撕碎机(废钢破碎机、金属破碎机、废钢撕碎机)主要用于废旧金属回收领域,对经双轴撕碎机预碎过的金属进行二级处理,将粘合于金属表面的其它物料进行清洁,并将不同材质的金属相互剥离,以便其它设备(如磁力分选机、涡电流分选机)分拣。箱体顶部的锤头将物料击碎从而使物料进入滚刀盘和箱体耐磨衬板之间的碎料空间;经过滚刀的碾压研磨,金属表面得到有效清洁,不同物料得以剥离。金属被碾压至一定尺寸(50-80mm)后经底部滚刀盘和箱体的间隙进入出料仓由刮料装置排出。经过以上三个步骤加工,金属颗粒在未经打包压实处理的情况下适合运输的需求,从而降低运输成本,减少设备投入。

产品视频

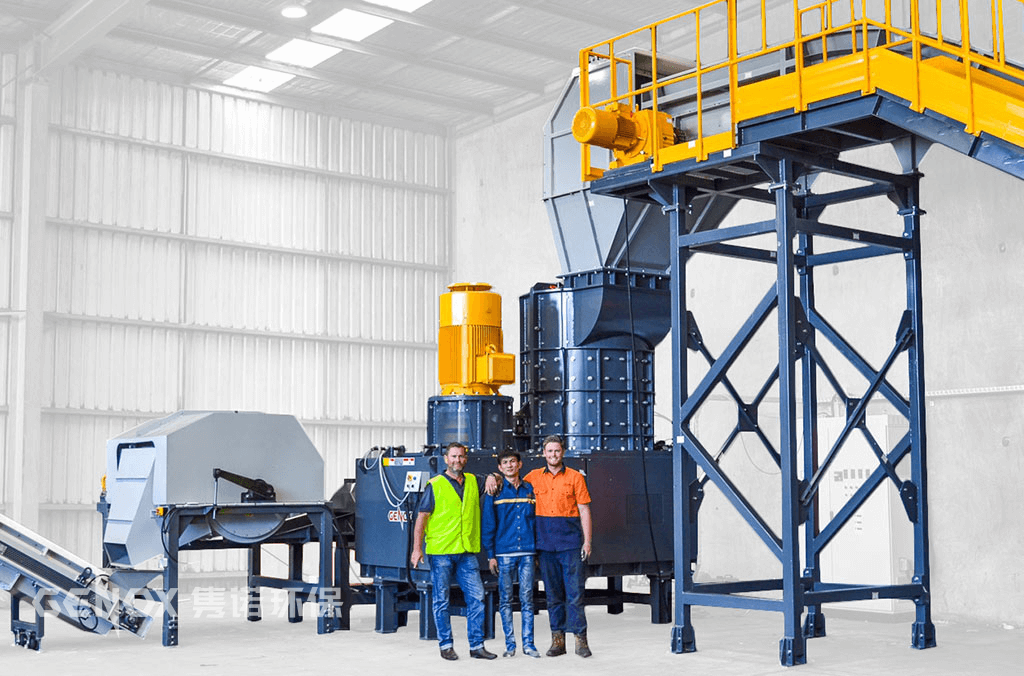

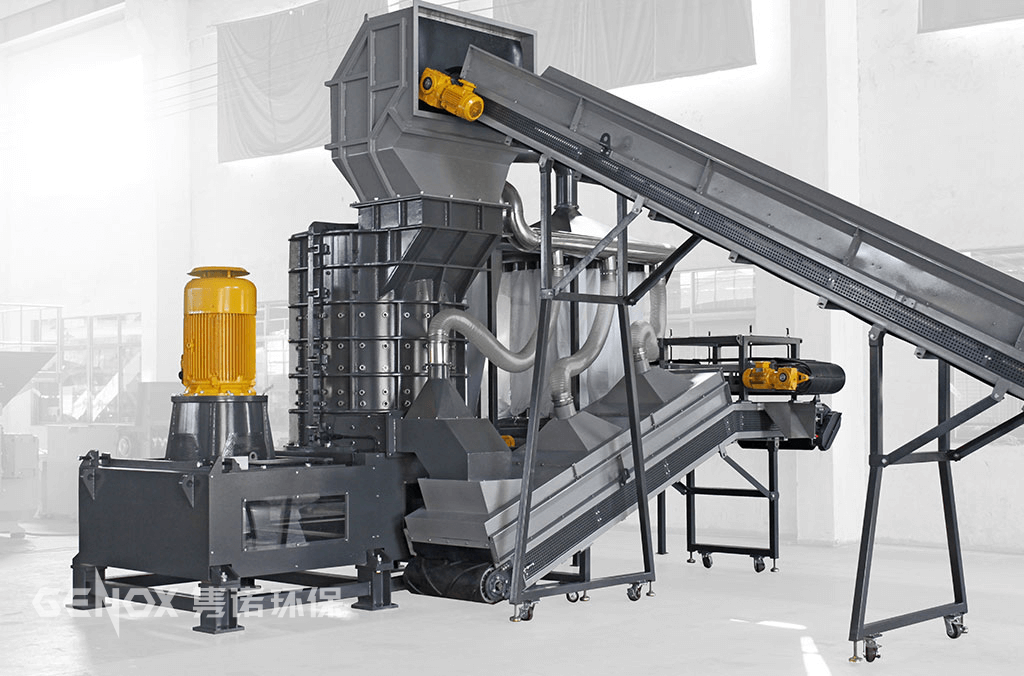

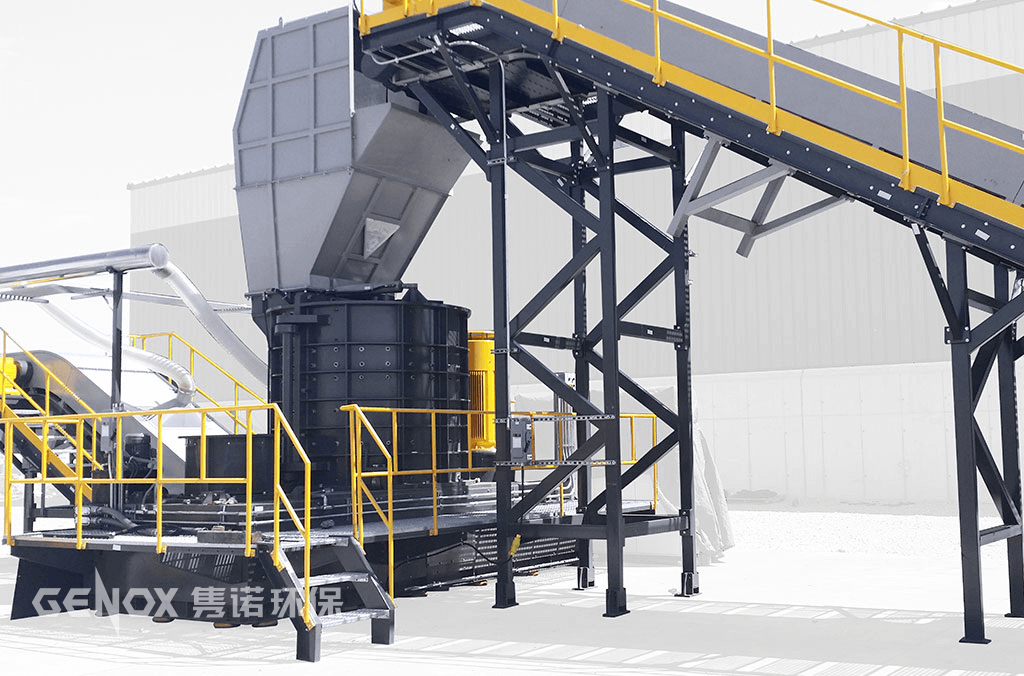

案例及细节图

技术特点

  • 超高强度焊接箱体
  • CNC整体加工立式对开箱体,方便设备维护
  • 高韧性耐磨钢铸件锤头、滚刀和箱体衬板,可更换,使用寿命长
  • 高使用系数轴承,减少因使用不当而造成轴承损坏的几率
  • 出料尺寸可调节
  • 标配液力偶合器保护传动部件
  • 独立控制电箱,西门子PLC
  • 整机系统符合CE安全标准

规格表

  • Z1500~Z6000
    机型   Z1500 Z3500 Z6000
    功率(kw)   110 132+132 220+220
    回转直径(Φmm)   1080 1440 1580
    转速(rpm)   520/650 520/650 520/650
    破碎室直径(mm)   1280 1650 1950
    破碎室高度(mm)   1680 1750 1900
    最小间隙(mm)   30/50/80 30/50/80 30/50/80
    锤头数量(pcs)   2 2 2
    滚刀数量(pcs) 标准刀辊 36 64 64
    H型刀辊 12 16 16
    锤片数量(PCS) 标准刀辊 / / /
    H型刀辊 30 40 40
    上衬板数量(pcs)   12 12 12
    下衬板数量(pcs)   12 12 12
    机器外形尺寸 L 3300 5300 7200
    W 3800 3800 5400
    H 5000 6300 6800
    A 1300 1900 1620
    B 1200 1600 1600
    C 5000 4800 5400
    D 600 800 1000
    E 500 750 800
    F 750 1300 1000
    总机重量(kg)   18000 29000 37000
